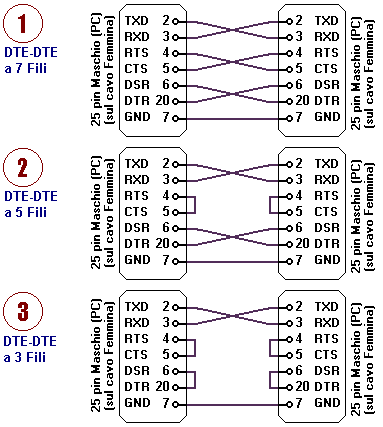

Qui sulla destra ci sono 3 esempi di cavi DTE-DTE con connettori a 25 pin.

1) È un cavo che utilizza sia i segnali DTR-DSR che i segnali RTS-CTS. Il fatto che siano stati tirati tutti i fili, non implica l'obbligo di usarli.

2) È il classico cavo che utilizza un handshake hardware di tipo DTR-DSR. I segnali RTS-CTS sono stati cortocircuitati (ponticellati) in modo da auto-simularsi il segnale (quando il PC alza l'RTS si ritrova automaticamente alzato il CTS).

3) È il classico cavo che non utilizza alcun handshake hardware, mentre rimane possibile usare l'handshake di tipo XON-XOFF.

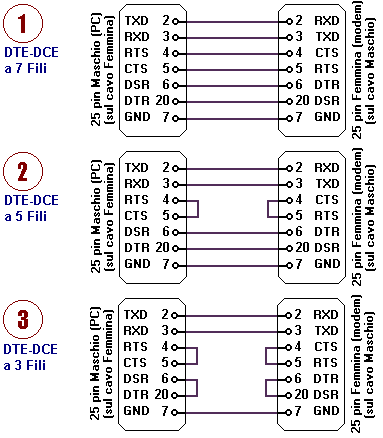

Qui sulla destra ci sono 3 esempi di cavi DTE-DCE con connettori a 25 pin. Sono classici cavi per connettersi a Modem, Stampanti, ed altri dispositivi.

1) È un cavo null modem che utilizza sia i segnali DTR-DSR che i segnali RTS-CTS. Il fatto che siano stati tirati tutti i fili, non implica l'obbligo di usarli. (Cavo di connessione ad un modem)

2) È il classico cavo che utilizza un handshake hardware di tipo DTR-DSR. I segnali RTS-CTS sono stati cortocircuitati (ponticellati) in modo da auto-simularsi il segnale (quando il PC alza l'RTS si ritrova automaticamente alzato il CTS).

3) È il classico cavo che non utilizza alcun handshake hardware, mentre rimane possibile usare l'handshake di tipo XON-XOFF.

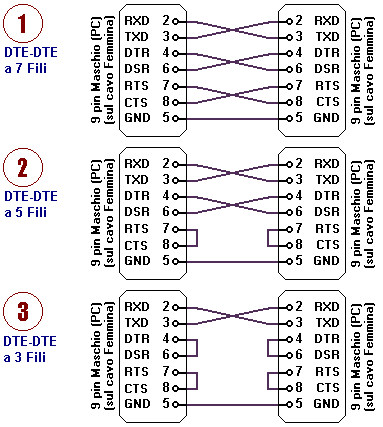

Qui sulla destra ci sono 3 esempi di cavi DTE-DTE con connettori a 9 pin.

1) È un cavo che utilizza sia i segnali DTR-DSR che i segnali RTS-CTS. Il fatto che siano stati tirati tutti i fili, non implica l'obbligo di usarli.

2) È il classico cavo che utilizza un handshake hardware di tipo DTR-DSR. I segnali RTS-CTS sono stati cortocircuitati (ponticellati) in modo da auto-simularsi il segnale (quando il PC alza l'RTS si ritrova automaticamente alzato il CTS).

3) È il classico cavo che non utilizza alcun handshake hardware, mentre rimane possibile usare l'handshake di tipo XON-XOFF.

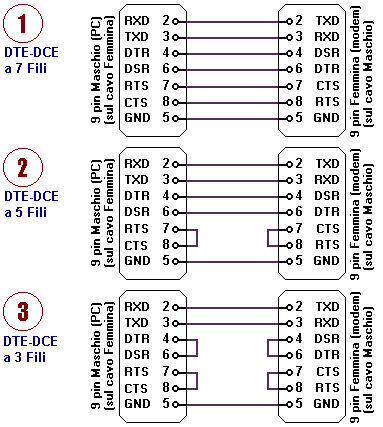

Qui sulla destra ci sono 3 esempi di cavi DTE-DCE con connettori a 9 pin. Sono classici cavi Null Modem per connettersi a Modem, Stampanti, ed altri dispositivi.

1) È un cavo che utilizza sia i segnali DTR-DSR che i segnali RTS-CTS. Il fatto che siano stati tirati tutti i fili, non implica l'obbligo di usarli. (Cavo di connessione ad un modem)

2) È il classico cavo che utilizza un handshake hardware di tipo DTR-DSR. I segnali RTS-CTS sono stati cortocircuitati (ponticellati) in modo da auto-simularsi il segnale (quando il PC alza l'RTS si ritrova automaticamente alzato il CTS).

3) È il classico cavo che non utilizza alcun handshake hardware, mentre rimane possibile usare l'handshake di tipo XON-XOFF.

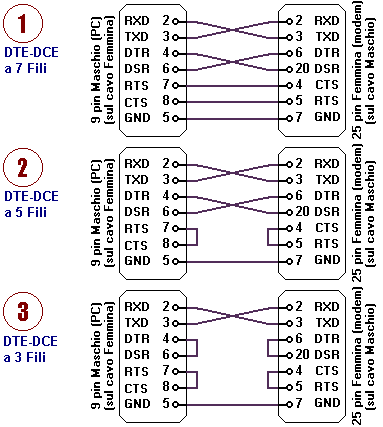

Qui sulla destra ci sono 3 esempi di cavi DTE-DCE con connettore DTE a 9 pin e DCE a 25 pin. Sono classici cavi per connettersi a Modem, Stampanti, ed altri dispositivi.

1) È un cavo null modem che utilizza sia i segnali DTR-DSR che i segnali RTS-CTS. Il fatto che siano stati tirati tutti i fili, non implica l'obbligo di usarli. (Cavo di connessione ad un modem)

2) È il classico cavo che utilizza un handshake hardware di tipo DTR-DSR. I segnali RTS-CTS sono stati cortocircuitati (ponticellati) in modo da auto-simularsi il segnale (quando il PC alza l'RTS si ritrova automaticamente alzato il CTS).

3) È il classico cavo che non utilizza alcun handshake hardware, mentre rimane possibile usare l'handshake di tipo XON-XOFF.
